اتصالات سینی کابل: تعریف، انواع، جنس، مزایا
اتصالات سینی کابل (Cable Tray Fittings) اجزایی هستند که برای اتصال، تغییر مسیر، تغییر ارتفاع یا شاخه‌زنی در مسیر سینی کابل در اصفهان و تمام دنیا استفاده می‌شوند. این اتصالات نقش بسیار مهمی در طراحی سیستم‌های مدیریت کابل دارند و به نصب صحیح، ایمن و منظم کابل‌ها کمک می‌کنند.
تعریف سینی کابل
سینی کابل یک سیستم پشتیبانی مکانیکی است که برای نگهداری، هدایت و محافظت از کابل‌های برق، مخابراتی و کنترلی استفاده می‌شود. این سیستم در محیط‌های صنعتی، تجاری و حتی مسکونی برای مدیریت کابل‌کشی استفاده می‌شود.

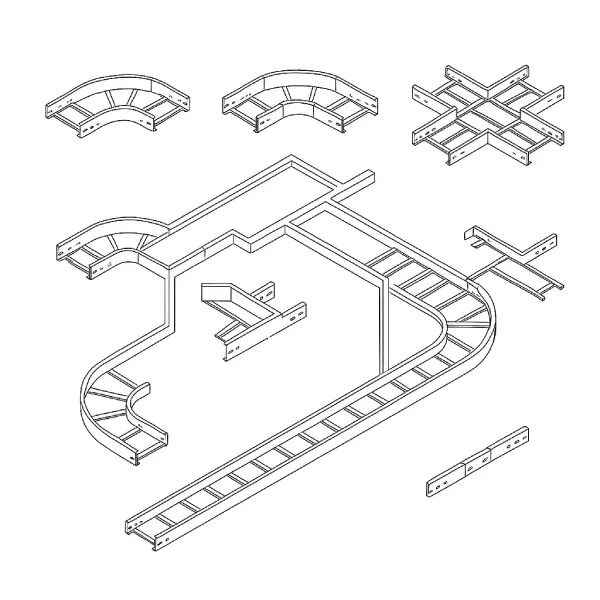

انواع اتصالات سینی کابل
اتصالات افقی
این نوع اتصالات برای تغییر مسیر سینی کابل در یک سطح افقی استفاده می‌شوند:
- زانویی افقی ۹۰ درجه (Horizontal Elbow 90°): برای چرخش کامل مسیر سینی کابل در زاویه قائم.
- زانویی افقی ۴۵ درجه (Horizontal Elbow 45°): برای چرخش ملایم‌تر در مسیر کابل.
- زانویی افقی قابل تنظیم (Adjustable Horizontal Elbow): برای مسیرهایی با زوایای خاص.
- سه‌راهی افقی (Horizontal Tee): برای انشعاب کابل‌ها به سمت چپ یا راست.
- چهارراهی (Cross): برای انشعاب کابل در چهار جهت مختلف.
اتصالات عمودی
برای تغییر ارتفاع یا جهت عمودی کابل‌ها:
- زانویی عمودی بالا رونده (Inside Vertical Elbow): برای حرکت کابل به سمت بالا (از کف به سقف).
- زانویی عمودی پایین‌رونده (Outside Vertical Elbow): برای حرکت کابل به سمت پایین (از سقف به کف).
- زانویی عمودی قابل تنظیم: برای مسیرهای با زوایای خاص عمودی.
اتصالات انشعاب
- کاهنده عرض (Reducer): برای اتصال دو سینی کابل با عرض متفاوت.
- اتصال T قابل انشعاب: برای انشعاب کابل‌ها از سینی اصلی به شاخه فرعی.
- کروس تی (Cross Tee): ترکیب چهار مسیر در یک نقطه.
اتصالات مکانیکی
- کانکتورهای مستقیم (Straight Coupler): برای اتصال دو قطعه سینی کابل در یک خط مستقیم.
- پیچ و مهره و بست‌ها: برای محکم کردن اتصالات.
- براکت‌ها و نگهدارنده‌ها: برای نصب سینی کابل به دیوار، سقف یا کف.
جنس اتصالات سینی کابل
اتصالات معمولاً از همان جنسی ساخته می‌شوند که سینی کابل ساخته شده است. رایج‌ترین مواد مورد استفاده عبارتند از:
- گالوانیزه
- استیل ضدزنگ
- آلومینیوم
- PVC یا پلاستیک
نکات مهم در استفاده از اتصالات
نکات مهمی که هنگام کار و نصب اتصالات سینی کابل باید رعایت کنید در جدول زیر آمده است.
| رعایت استانداردها | اتصالات باید مطابق استانداردهای صنعتی مانند IEC و NEMA طراحی و نصب شوند. |
| تطابق با ظرفیت بارگذاری | اتصالات باید توانایی تحمل وزن کابل‌ها و سینی کابل را داشته باشند. |
| رعایت فاصله بین اتصالات | به طور معمول هر 1.5 تا 2 متر یک اتصال نیاز است. |
| ایمنی الکتریکی | تمام اتصالات باید ارتینگ (زمین‌کردن) مناسبی داشته باشند. |
مزایای استفاده از اتصالات
- افزایش سرعت و سهولت نصب
- ایجاد ساختار منظم و قابل کنترل
- امکان تغییر و توسعه مسیر کابل‌کشی
- کاهش احتمال آسیب به کابل‌ها
- افزایش ایمنی سیستم
