زانوی سینی کابل
زانوی سینی کابل چیست؟
زانوی سینی کابل یکی از اتصالات مهم در سیستم مدیریت کابل است که برای تغییر جهت مسیر کابل‌ها در سینی کابل در نقاط مختلف پروژه‌های ساختمانی، صنعتی و تأسیساتی استفاده می‌شود.
این قطعه به شکل زاویه‌دار طراحی شده و امکان عبور کابل‌ها از زوایای مختلف، گوشه‌ها و سطوح غیرهم‌سطح را فراهم می‌کند.
استفاده از زانویی سینی کابل باعث می‌شود کابل‌ها به صورت ایمن و منظم هدایت شوند و از آسیب‌های فیزیکی و فشارهای مکانیکی در نقاط تغییر مسیر جلوگیری گردد.
کاربردهای زانوی سینی کابل
اصلی ترین و مهمترین کاربردهای زانوی سینی کابل موارد زیر است:
- تغییر جهت کابل‌ها در زوایای مشخص (افقی یا عمودی)
- اتصال دو سینی کابل در گوشه‌ها و تقاطع‌ها
- عبور کابل‌ها از موانع یا سطوح غیرهم‌سطح
- افزایش طول عمر کابل‌ها و جلوگیری از آسیب در نقاط خمیدگی.
انواع زانوی سینی کابل
زانویی‌های سینی کابل بر اساس جهت تغییر مسیر، زاویه و محل نصب به انواع مختلفی تقسیم می‌شوند:
۱. زانوی افقی (Horizontal Bend)

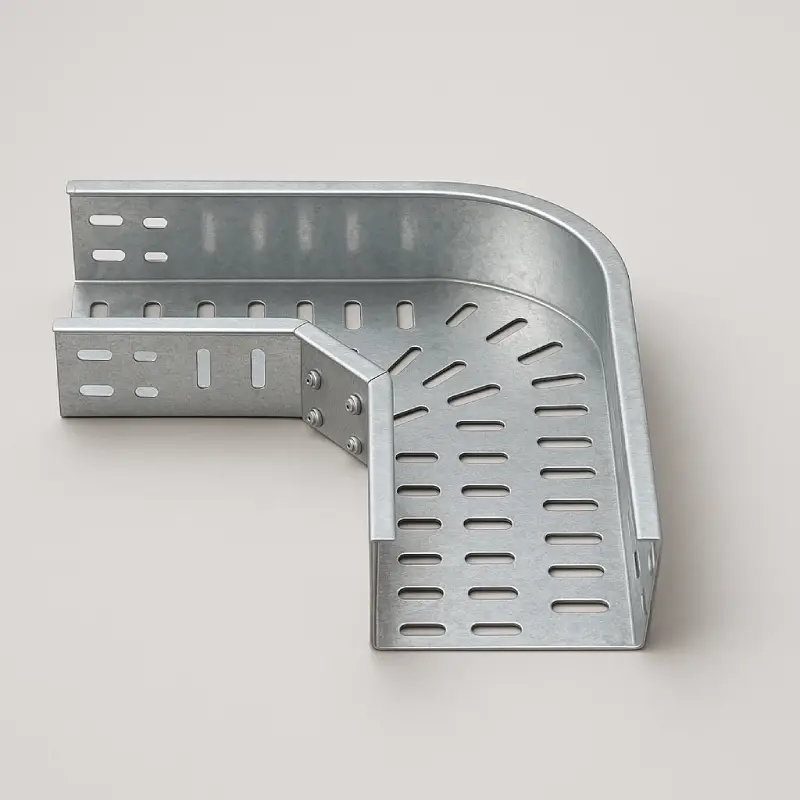

- زانوی ۹۰ درجه افقی: برای تغییر مسیر کابل به صورت قائمه (L شکل) در سطح افقی استفاده می‌شود.

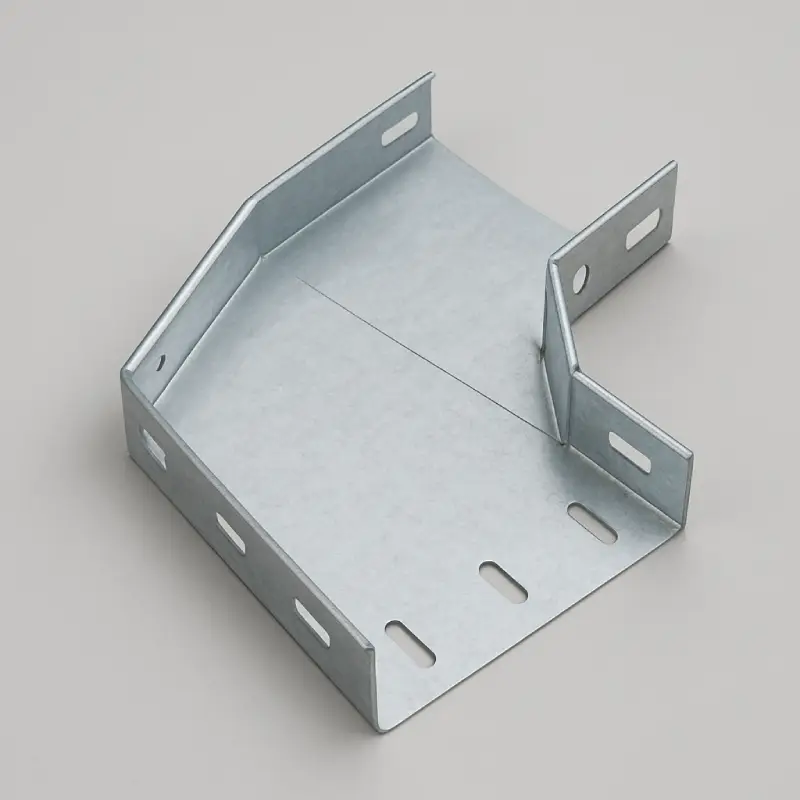

- زانوی ۴۵ درجه افقی: برای ایجاد تغییر مسیر ملایم‌تر در سطح افقی به کار می‌رود.
- زانوی قابل تنظیم: امکان تنظیم زاویه به دلخواه (مثلاً بین ۳۰ تا ۹۰ درجه) را فراهم می‌کند.
۲. زانوی عمودی (Vertical Bend)
- زانوی عمودی داخلی: برای تغییر مسیر کابل به سمت بالا یا پایین در داخل گوشه‌ها (مثلاً عبور از کف به دیوار) استفاده می‌شود.
- زانوی عمودی خارجی: برای تغییر مسیر کابل در گوشه‌های بیرونی (مثلاً از سقف به دیوار) کاربرد دارد.
- زانوی آبشاری (رایزری): جهت تغییر مسیر تدریجی و ایمن کابل‌ها در مسیرهای عمودی، به ویژه برای رایزرها و سطوح غیرهم‌سطح.
۳. زانوی داخلی و خارجی
- زانوی داخلی: مخصوص گوشه‌های داخلی ساختمان و مسیرهای بسته.
- زانوی خارجی: مخصوص گوشه‌های خارجی و مسیرهای باز.
تفاوت بین زانویی داخلی، خارجی و آبشاری در سینی کابل به موارد زیر مربوط می‌شود:
| نوع زانویی | تعریف و کاربرد اصلی | محل نصب و شکل ظاهری | ویژگی‌های کلیدی |
|---|---|---|---|
| زانویی داخلی | برای تغییر مسیر کابل‌ها در گوشه‌های داخلی و مسیرهای بسته استفاده می‌شود. | در گوشه‌های داخلی مسیرهای کابل‌کشی، معمولاً زاویه ۹۰ درجه داخلی دارد. | شکل مثلثی یا زاویه‌دار که در گوشه‌های داخلی قرار می‌گیرد و کابل‌ها را به سمت داخل خم می‌کند. |
| زانویی خارجی | برای تغییر مسیر کابل‌ها در گوشه‌های خارجی و مسیرهای باز کاربرد دارد. | در گوشه‌های بیرونی مسیر کابل، اغلب برای تغییر جهت کابل به سمت بیرون نصب می‌شود. | زاویه‌ای که کابل را به سمت بیرون خم می‌کند، مناسب برای گوشه‌های خارجی و مسیرهای باز. |
| زانویی آبشاری (رایزری) | برای تغییر مسیر تدریجی و ایمن کابل‌ها در مسیرهای عمودی، به ویژه در رایزرها و سطوح غیرهم‌سطح استفاده می‌شود. | در مسیرهای عمودی یا تغییر ارتفاع کابل‌ها کاربرد دارد و شکل آن به صورت پلکانی یا آبشاری است. | امکان تغییر مسیر عمودی تدریجی و کاهش فشار مکانیکی روی کابل‌ها در تغییر ارتفاع. |
جدول انواع رایج زانوی سینی کابل
| نوع زانو | زاویه‌های رایج | محل کاربرد | توضیحات کوتاه |
|---|---|---|---|
| افقی ۹۰ درجه | ۹۰ درجه | سطح افقی | تغییر جهت قائمه کابل‌ها |
| افقی ۴۵ درجه | ۴۵ درجه | سطح افقی | تغییر جهت ملایم‌تر |
| افقی قابل تنظیم | ۳۰-۹۰ درجه | سطح افقی | تنظیم زاویه دلخواه |
| عمودی داخلی | ۴۵ و ۹۰ درجه | گوشه داخلی عمودی | تغییر مسیر به سمت بالا/پایین |
| عمودی خارجی | ۴۵ و ۹۰ درجه | گوشه خارجی عمودی | تغییر مسیر عمودی در گوشه باز |
| آبشاری (رایزری) | تدریجی | رایزرها و سطوح خاص | تغییر تدریجی و ایمن مسیر |
نکات فنی و اجرایی
جنس زانویی: زانویی نیز همانند تولید سینی کابل معمولاً از فولاد گالوانیزه، استیل یا آلومینیوم ساخته می‌شود تا در برابر خوردگی و فشار مقاوم باشد.
عرض و ضخامت: باید متناسب با عرض و ضخامت سینی کابل انتخاب شود تا از آسیب به کابل‌ها جلوگیری گردد.
نحوه نصب: اغلب دارای سوراخ‌هایی برای پیچ و مهره هستند تا نصب سریع و مطمئن انجام شود.
